白光/HAKKO FR702维修系统_HAKKOFR-702 维修系统

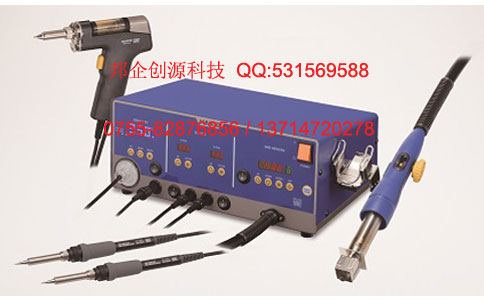

FR-702 维修系统产品特点:
- 一体式多功能维修系统, 适用于各种维修或返修工艺。
- 提供焊接(双插座)、除锡及热风返修功能。

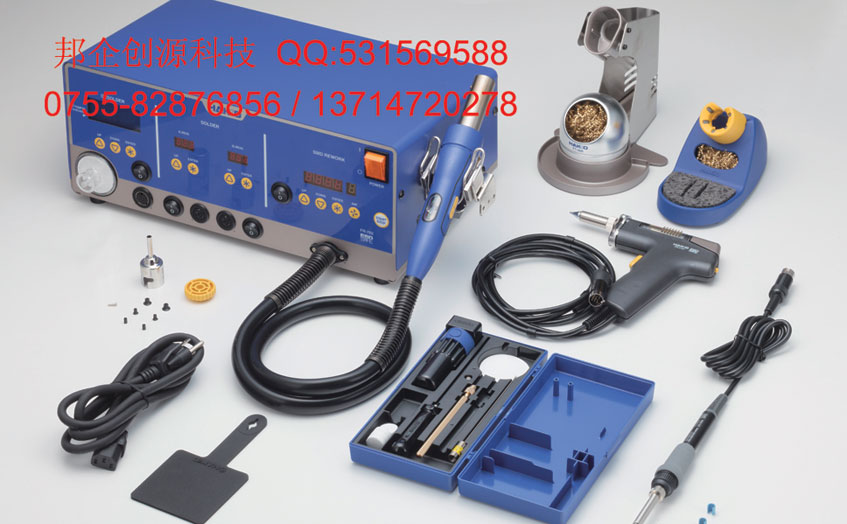

* 标配一把焊铁、吸锡鎗及热风鎗
焊铁种类 (标配FX-8801一把, 其它另外选购)

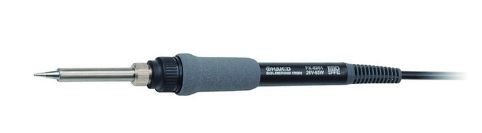

FX-8801中型(M)焊铁, 提供多元化T18焊咀选择。
.png)
FX-8805大型(L)焊铁, 配合T19大热容量焊咀使用。
.png)
FX-8802氮气(N2)焊铁, 减少氧化有助提升焊接效能。
.png)
FX-8803自动出锡焊铁，可同时只用单手送锡及进行焊接工作。

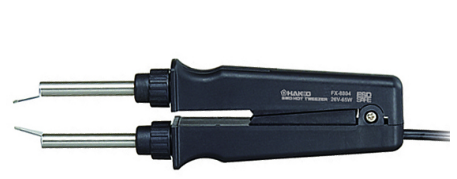

FX-8804电热镊子, 对贴装组件直接加热, 快捷拆除边长25mm以下SOP组件。
.png)
除锡工具
.png) |
 |
.png) |
.png) |
| FR-4101吸锡鎗, 140W发热芯, 全新吸咀设计。 |
S S吸咀适用于微细密集的线路板。 |
长形吸咀适用于窄小空间的线路板。 |
椭圆形吸咀适用于平偏终端组件。
|
热风返修
.png) |
热风流量最高可达每分钟115公升, 温度可设定在摄氏50~ 600℃之间。 |
全新设计BGA喷咀, 热风会在内部产生对流, 让喷咀内的温度更平均。 |
真空吸取功能, 只有在焊锡充份熔化后才会吸起组件, 避免对焊盘造成损坏。 |
真空吸取指示器, 当成功吸起组件后, 指示器也会上升, 清楚显示作业状态。 |
| 型号 |
FR702 |
| 功率消耗 |
1,430W (220V) |
控 制 台
| 尺寸 |
370(W)x150(H)x220(D)mm |
| 重量 |
9 kg |
焊 铁 部 份
| 输出电压 |
AC26V |
| 温度设定 |
50 ~ 480℃ |
| 温度稳定 |
无负荷时±1℃(200-480℃) |
吸 锡 部 份
| 输出电压 |
AC24V |
| 真空发动 |
双柱式真空泵 |
| 真空压力 |
最高80kPa (600mmHg) |
| 吸入流量 |
15 L/min |
| 温度设定 |
330 ~ 450℃ |
| 温度稳定 |
无负荷时±5℃ |
热 风 部 份
| 功率消耗 |
30W |
| 风量设定 |
1 ~ 9 (5 ~ 115L/min) |
| 温度设定 |
50 ~ 600℃ |
焊 铁
* 参考下列焊铁规格FX-8801
吸 锡 鎗
| 功率消耗 |
140W (24V) |
| 接地阻抗 |
< 2Ω |
| 接地电压 |
< 2mV |
| 发热组件 |
二合一发热组件 |
| 标准吸咀 |
N61-05 (Φ1.0mm) |
| 电线长度 |
1.2m |
| 长度 |
168mm |
| 重量 |
170g |
热 风 鎗
| 功率消耗 |
1,070W (220V) |
| 标准喷咀 |
N51-02 (Φ4mm) |
| 长度 |
250mm |
| 重量 |
180g |
* 热风流量值只供参考, 实际风量会根据不同喷
咀或操作条件所影响。
* 长度及重量不包括电线或连接管。
焊铁规格 (标配FX-8801一把, 其它另外选购)
FX-8801
T18焊咀系列
|
| 功率消耗 |
65W (26V) |
| 设定温度 |
50 ~ 480℃ |
| 接地阻抗 |
< 2Ω |
| 接地电压 |
< 2mV |
| 发热组件 |
陶瓷发热芯 |
| 标准焊咀 |
T18-B |
| 电线长度 |
1.2m |
| 尺寸 |
217mm |
| 重量 |
46g |
|
FX-8805
T19焊咀系列
|
| 功率消耗 |
65W (26V) |
| 设定温度 |
50 ~ 480℃ |
| 接地阻抗 |
< 2Ω |
| 接地电压 |
< 2mV |
| 发热组件 |
陶瓷发热芯 |
| 标准焊咀 |
T19-B |
| 电线长度 |
1.2m |
| 尺寸 |
222mm |
| 重量 |
52g |
|
FX-8802
T18焊咀系列
|
| 功率消耗 |
65W (26V) |
| 设定温度 |
50 ~ 480℃ |
| 接地阻抗 |
< 2Ω |
| 接地电压 |
< 2mV |
| 发热组件 |
陶瓷发热芯 |
| 标准焊咀 |
T18-B |
| 电线长度 |
1.2m |
| 尺寸 |
190mm |
| 重量 |
59g |
|
FX-8803
T18焊咀系列
须另购焊铁架
C1437一起使用。 |
| 功率消耗 |
65W (26V) |
| 设定温度 |
50 ~ 480℃ |
| 接地阻抗 |
< 2Ω |
| 接地电压 |
< 2mV |
| 发热组件 |
陶瓷发热芯 |
| 标准焊咀 |
T18-CF3 |
| 标准导咀 |
Φ1.0mm |
| 锡线直径 |
Φ0.6,0.8,1.0,1.2,1.6mm |
| 电线长度 |
1.1m |
| 尺寸 |
170(W)x180(H)x23(D)mm |
| 重量 |
207g |
|
FX-8804
专用拔咀系列
也可另购整套焊铁架连B3666镊子插座FH800-04BY。
|
焊铁架须加装B3666镊子插座一起使用。
|
| 功率消耗 |
65W (26V) |
| 设定温度 |
200 ~ 400℃ |
| 接地阻抗 |
< 2Ω |
| 接地电压 |
< 2mV |
| 发热组件 |
陶瓷发热芯 |
| 标准拔咀 |
A1378 |
| 电线长度 |
1.2m |
| 尺寸 |
186mm |
| 重量 |
93g |
| (操作温度必须设定在200 ~ 400℃范围以内。) |
|
*长度及重量不包括电线或连接管, 但包括标准焊咀或拔咀。
