产品名称:TH2516B直流电阻测试仪 TH2516B图片、TH2515/TH2516/A/B价格

产品编号:TH2516B直流电阻测试仪

产品型号:TH2516B直流电阻测试仪

出品单位:同惠(Tonghui)

浏览次数:

更多产品图片:

产品详细介绍:

同惠(Tonghui) TH2516B直流电阻测试仪 TH2516B图片、TH2515/TH2516/A/B价格、品牌样样齐全!正品行货,全国配送,心动不如行动,立即购买享受更多优惠哦!

  一、TH2516B直流低电阻测试仪简要介绍

  ■ TH2516B直流电阻测试仪采用当前主流的32bits CPU和高密度SMD贴装工艺,带触摸功能的24位色4.3英寸彩色液晶屏,界面清爽、操作便捷;0.05%的最高电阻测量精度及1uΩ最小电阻分辨率在国内首屈一指,其适用于继电器接触电阻、接插件接插电阻、导线电阻、印制板线路及焊孔电阻等;温度补偿和温度转换功能免除环境温度对测试工作的影响;失调电压补偿功能能够有效消除被测件自身的电动势以及接触电势差,很好地消除了热电对被测元件接触影响而引起的潜在误差;其超高速的测试速度以及通过handler接口可以输出3档不同边界的比较结果信号,便于生产线上的自动化操作。

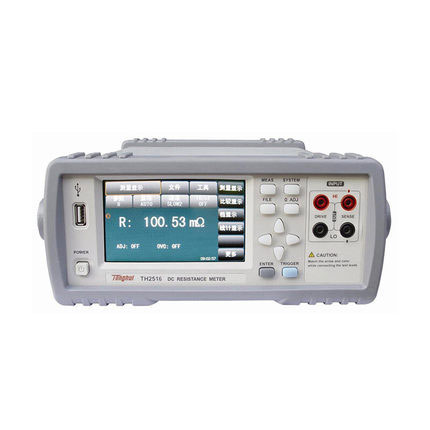

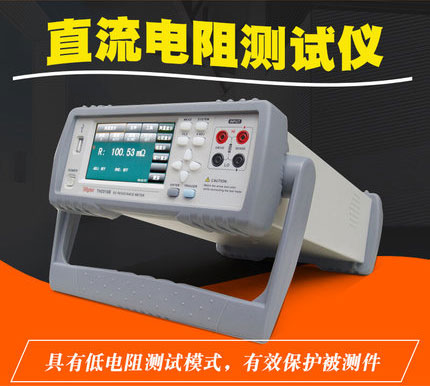

TH2516B直流低电阻测试仪

TH2516B直流低电阻测试仪

  二、TH2516B直流低电阻测试仪性能特点

  ■ 最高电阻精度: 0.05%

  ■ 温度基本精度: 0.2℃

  ■ 电阻最小分辨率: 1uΩ

  ■ 具有低电阻测试模式,有效保护被测件

  ■ R,LPR,T等多种测试功能组合

  ■ 带四线电阻式触摸功能的24位色4.3英寸彩色液晶屏显示

  ■ 液晶屏分辨率480×272

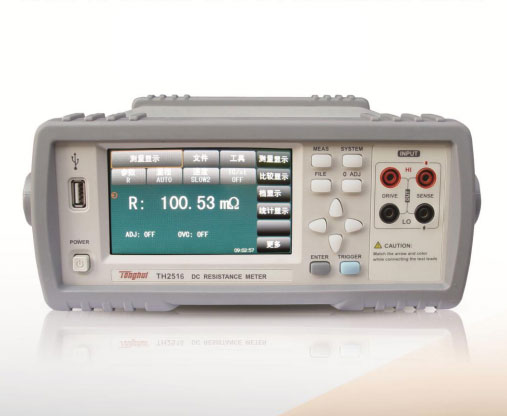

TH2516B直流低电阻测试仪正面图

TH2516B直流低电阻测试仪正面图

  ■ 最高采样率约50次/秒

  ■ 失调电压补偿功能(OVC)

  ■ 用户自校准功能(0 ADJ)

  ■ 同时输出3档档比较结果(超限,合格以及讯响)

  ■ 统计功能,提供CpK,Cp等统计量

  ■ 30组仪器参数文件可供存储和加载

  ■ 屏幕信息存储于U盘

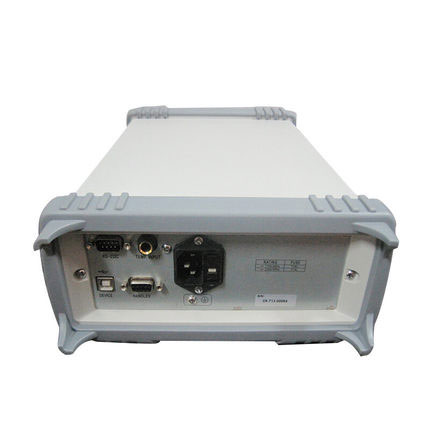

TH2516B直流低电阻测试仪背面图

TH2516B直流低电阻测试仪背面图

  ■ 数据保存功能方便测量结果的实时保存

  ■ 可通过USB HOST自动升级仪器操作软件

  ■ 中英文可选操作界面

  ■ 灵活方便的文件操作系统

  ■ Handler接口用于实现联机操作

  ■ RS232、USB HOST 、USB Device,可方便与PC进行数据通讯以及对仪器的远程控制

th2516b测试仪

th2516b测试仪

三、TH2516B直流低电阻测试仪技术参数

产品型号

TH2516B

显示器

24位色;分辨率为480 X 272的彩色TFT LCD显示器 带触屏功能

读数位数

4 ½ 位

电阻测量



测量范围

1μΩ-20kΩ

电阻量程

电流

分辨率

准确度Rd%+字

温度系数

20 mΩ

1A

1μΩ

0.100+3

100ppm

200mΩ

1A

10μΩ

0.05+2

50ppm

100mA







20Ω

1mΩ



200Ω

10mΩ



2kΩ

100mΩ



20kΩ



200kΩ



2MΩ

测量功能



电阻测量时间

FAST:10ms;MED:25ms;SLOW1:115ms;SLOW2:455ms以上为DISPLAY OFF,当DISPLAY ON 另加20ms。

温度测量时间

测试端配置

四端

测量平均设置

1-255

清“0”

量程切换

自动、手动

触发方式

内部、手动、外部、总线

电源频率选择

√ (避免电源噪声干扰)

测量设置参数保存

30组

低电压测量

开路电压:≤ 40mV有效量程:2Ω, 20Ω, 200Ω, 2kΩ

热电势消除

统计功能

平均值、最大值、最小值、总标准偏差、采样标准偏差、工程能力指数(分散性Cp、偏向性CpK)

Beep工作状态

比较器、按键

按键锁定

温度测量



温度测量1

温度测量2

温度补偿功能

温度转换功能

比较判别



比较器

信号输出

HI/IN/LO

讯响

鸣叫模式:OFF,IN,HI/LO

极限设置方式

绝对值上/下限,百分比上下限+标称值

分选

3档,绝对值/百分比

外触发延迟时间

自动:由量程、低电压模式ON/OFF、OVC(失调电压补偿)ON/OFF决定手动:0.000--9.999s

外输入触发

上升沿/下降沿可选

接口



接口配置

USB DEVICE、USB H OST、RS232C、HANDLER

一般技术指标



温度、湿度

0℃ -- 40℃,≤ 90%RH

保证精度温度 湿度

23±5℃ ≤80%RH

供电电源

电压

90--125V , 190--250V

频率

50Hz/60Hz

功耗

30 VA

尺寸

215mm×87mm×335mm(净尺寸) 235mm×105mm×360mm(加护套后)

重量

约3.6kg
